Циклонные сепараторы (водо-влагоотделители центробежного типа) конденсата предназначены для первичного удаления влаги из сжатого воздуха на выходе из компрессора. Сепаратор устанавливается непосредственно после компрессора и осуществляет удаление капельной влаги путем закручивания воздушного потока внутри сепаратора. Удаляют до 90% влаги и масла из сжатого воздуха.
Применение этого оборудования позволяет существенно уменьшить нагрузку на осушитель сжатого воздуха и магистральные фильтры, так как сепаратор циклонный удаляет все крупные частицы конденсата, даже те, размер которых более 10 мкм. Максимальное давление, при котором работают такие устройства, составляет 16 бар.
В некоторых случаях необходимо быстрое осушение пара; это требование актуально для многих типов парового оборудования. Сепаратор конденсата из нержавеющей стали – оптимальный вариант. Вероятность появления коррозии в арматуре и трубопроводах становится минимальной.
С помощью сепаратора можно решить и экологические проблемы. Для окружающей среды конденсат представляет серьезную угрозу, даже 1 л которого способен вызвать загрязнение 1 000 000 л воды. Приобретение циклонного сепаратора – единственно верное решение. Практически все промышленно развитые страны ввели запрет на утилизацию конденсата и соблюдать законом установленные требования рано или поздно придется всем. Сепараторы циклонного типа могут быть незаменимы в газовой, нефтяной, химической, цементной и пищевой промышленности.

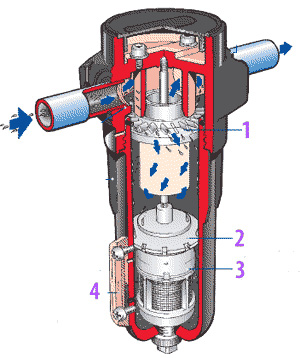

ОСНОВНЫЕ УЗЛЫ
- Завихритель.
- Блокиратор.
- Конденсатоотводчик (здесь – поплавковый, внутренний).
- Смотровое стекло.
ПРИНЦИП ДЕЙСТВИЯ
Завихритель придает сжатому воздуху центробежное движение. В результате его ударения при этом о стенки сепаратора и решетку блокиратора, твердые частицы и жидкий конденсат выделяются из воздушного потока и осаживаются в нижней части сепаратора. Отсюда осадок периодически выводится конденсатоотводчиком. Блокиратор при этом препятствует возврату удаленного конденсата в воздушный поток.
ИСПОЛЬЗОВАНИЕ
Благодаря циклонным сепараторам из сжатого воздуха удаляется около 99% твердых частиц и жидкого конденсата. Это существенно снижает нагрузку на системы дальнейшей очистки сжатого воздуха.
Производители циклонных сепараторов обычно не декларируют их эффективность по удалению компрессорных масел. Но, как показывает практика, такие сепараторы также задерживают их значительную часть.
ПРЕИМУЩЕСТВА ЦИКЛОННЫХ СЕПАРАТОРОВ
- не нужен внешний источник энергии;
- отсутствуют изнашивающиеся детали (фильтрующие элементы и др.);
- не требуют обслуживания.
